一、電動推桿概述：
DT系列電動推桿是一種將電能轉換成往復運動機械能的通用機械手，適用于各種復雜或簡單的工 藝流程，具有結構緊湊，安裝方便，使用可靠，維修簡單，節約能源等優點。與液壓氣動系統相比， 不但省掉了繁雜的系統和減輕了重量，而且不受氣候及環境的限制，可實現遠距離集中或自動控制， 廣泛應用于冶金、礦山、電力、煤炭、交通、糧食、化工、建材等部門。
二、電動推桿結構與性能：
1、結構：
電動推桿由電動機、減速齒輪、絲桿、銅螺母、導向套、活塞桿、軸承座、彈簧、缸筒座、缸筒 聯接叉及光電接近開關裝置（用戶選購）等部件所組成。
2、工作原理：
電動機通過一級或二級齒輪減速后，帶動絲杠螺母付，把電動機的旋轉運動變?yōu)橹本€運動，利 用電動機正反轉實現推桿往復動作。輸出推拉力相等。通過各種杠桿力臂長度，可以增長行程。
3、過載自動保護功能：
電動推桿內過載自動保護裝置，當推桿行程到極限位置或負載超過額定推力一定數值時，推桿 將自動切斷電源，起到保護作用，使電動機及其它構件不致?lián)p壞，但不得以此作為正常運行時的限 位開關使用。因此要求在本機上另行配置外行程限位開關裝置，本廠可為用戶配置光電接近開關裝 置，以控制推桿正常起停。
三、型號表示方法：

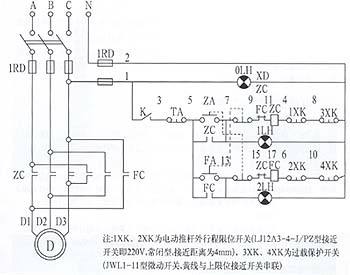

四、電動推桿電氣線路圖僅供參考：

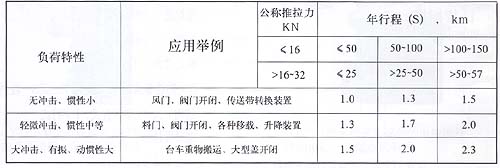

五、電動推桿工況系數選用：
七、選用須知：
首先確定工作對象的運動狀態，進行受力分析，計算所需用的推力、行程和速度，然后以規格 表選出合適的推桿，如推力行程不足，可通過變更力臂增設杠桿機構來實現，或在訂貨時提出特殊 要求。本廠可專門為您設計制造你所需要的非標系列產品。
八、安裝注意事項：
推桿外殼設有安裝支軸，可配制安裝底架或吊架安裝于適當位置，端部的軸接頭，與被推構件 相聯接。安裝底架等推桿附件可選用。
1、推桿裝設的過載保護開關必須串接在電機控制線路中，見附圖。
2、使用時，用戶必須安裝外接行程限位裝置，以控制推桿工作。本機內的過載保護開關不得作為外 接行程的開關使用。外接光電接近開關裝置可隨機訂購。
九、維護和檢修：
1、工作環境在溫度-20°C～80°C之間，相對濕度在85%以下能正常運行。
2、推桿前端不再需要裝防塵裝置（如：防塵罩）本廠生產的電動推桿活塞桿與機體外部滑配處均設 計進口防塵密封組合圈，能很好地防止塵埃侵入機器內部。
3、電動推桿運行一些時間（約為半年）后，應檢查修理，并可更換機內滾珠軸承脂（SY1514-65）， 充滿度70%。絲桿付的加脂可拆下缸筒上的加油塞，使推桿行程前進，用干油槍涂敷在絲桿外周， 齒輪及軸承的加脂可拆去齒輪箱體上的蓋板，直接進行加脂。
4、必須經常注意限位開關的位置，防止多次使用造成位移而失控，致使電動機燒毀。
