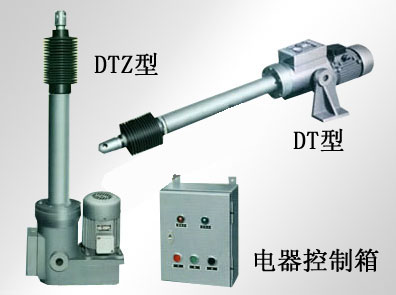

產品展示

DT、DTZ型系列

□ 外形安裝尺寸

電動推桿是一種往復運動的電力驅動裝置，用于各種復雜或簡單的工藝流程中，作為電動執行機構以實現遠方集中控制或自動控制。電動推桿是一種通用部件，自產生以來，以被廣泛應用于電力，機械、冶金、交通、煤炭、化工、糧飼加工機械等部門，深受廣大用戶歡迎。各系列、各規格的推拉行程大小或速度（0-100mm/s）可任由用戶選定。

電動推桿按額定推力目前分為25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12個等級，按行程為100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，每種行程又有42或84，50或100，26.6或53.2兩種速度。（詳見技術性能參數表）

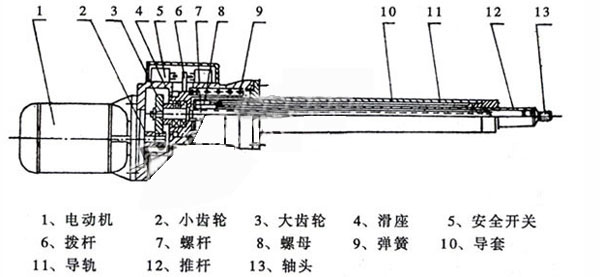

□ 結構圖

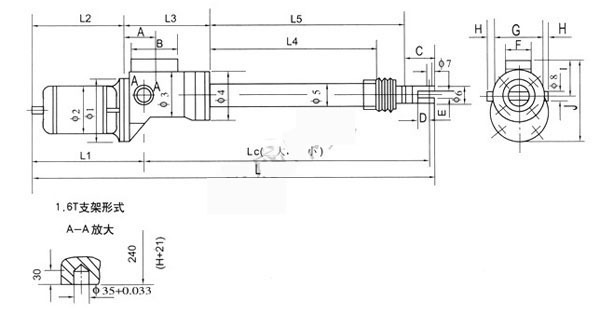

□ 外形圖

□ 工作原理

電動機通過一對齒輪減速后帶動一對絲杠螺母把電機的旋轉運動變?yōu)橹本€運動，利用電動機正反轉完成推拉動作。推力和拉力相等。如通過各種杠桿、搖桿或連桿等機構可完成轉動、搖動等復雜動作。通過改變杠桿力臂長度可以增長行程。

□ DT型結構尺寸參數表

序號	推力 kg	行程 mm	速度 mm/s	電機功率W	L	LC		L1	L2	L3	L4	L5	Φ1	Φ2	Φ3
序號	推力 kg	行程 mm	速度 mm/s	電機功率W	L	小至	大至	L1	L2	L3	L4	L5	Φ1	Φ2	Φ3
1	25	100 200 300	42 84	40 60	450 550 650	264 364 464	364 564 764	177	125	130	112 212 312	149 249 349	80	98	68
2	100	100 200 300 400 500 600	42 84	120 180	630 730 830 930 1030 1130	355 455 555 655 755 855	455 655 855 1055 1255 1455	258	200	199	74 174 274 374 474 574	153 253 353 453 553 653	160	113	96
3	300	100 200 300 400 500 600 700	42 84	370 550	680 780 880 980 1080 1180 1280	342 442 542 642 742 842 942	442 642 842 1042 1242 1442 1642	317	252	232	57 157 257 357 457 557 657	127 227 327 427 527 627 727	160	138	112
4	500	200 300 400 500 600 700 800	50 100	750 1100	829 929 1029 1129 1229 1329 1429	482 582 682 782 882 982 1082	682 882 1082 1282 1482 1682 1882	327	257	290	130 230 330 430 530 630 730	208 308 408 508 608 708 808	200	140	130
5	700	200 300 400 500 600 700 800 900 1000	50 100	750 1100	832 932 1032 1132 1232 1332 1432 1532 1632	460 560 660 760 860 960 1060 1160 1260	660 860 1060 1260 1460 1660 1860 2060 2260	345	275	279	134 234 334 434 534 634 734 834 934	204 304 404 504 604 704 804 904 1004	200	155	140
6	1000	200 300 400 500 600 700 800 900 1000	50 100	1100 1500	832 932 1032 1132 1232 1332 1432 1532 1632	460 560 660 760 860 960 1060 1160 1260	660 860 1060 1260 1460 1660 1860 2060 2260	345	275	279	134 234 334 434 534 634 734 834 934	204 304 404 504 604 704 804 904 1004	200	155	140
7	1600	200 300 400 500 600 700 800 900 1000	50 100	2200 3000	985 1085 1185 1285 1385 1485 1585 1685 1785	453 553 653 753 853 953 1053 1153 1253	653 853 1053 1253 1453 1653 1853 2053 2253	492	380	375	84 184 284 384 484 584 684 784 884	134 234 334 434 534 634 734 834 934	250	195	180

型號	Φ4	Φ5	Φ6	Φ7	Φ8	A	B	C	D	E	F	G	H	I	J
25	76	36	20	6	20	32	64	45	12	8	50	85	20	70	110
100	112	57	34	12	25	78	112	65	26	16	81	112	20	78	194
300	130	63.5	40	14	25	86	112	68	20	20	81	130	20	86	214
500	160	70	43	14	35	92	112	74	26	20	81	140	25	94	254.5
700	170	80	42	14	35	92	112	74	26	20	81	150	30	100	267
1000	170	80	42	14	35	92	112	74	26	20	81	150	30	100	267
1600	200	95	62	20		112	112	95	37	35	81			118	342

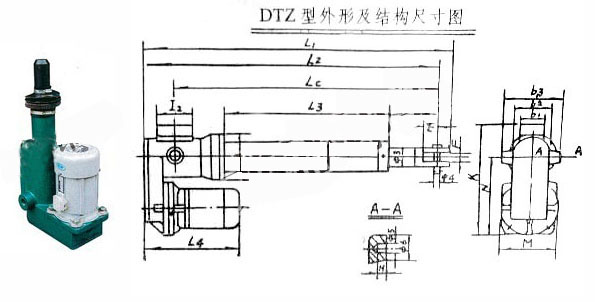

□ DTZ電動推桿

□ DTZ型結構尺寸參數表

序	推力	行程	LC		L1	L2	L3	L4	I1	I2	Φ1	Φ2	Φ3	Φ4	Φ5	Φ6	E	F	b1	b2	b3	M	N	K
號	（kg）	mm	min	max	L1	L2	L3	L4	I1	I2	Φ1	Φ2	Φ3	Φ4	Φ5	Φ6	E	F	b1	b2	b3	M	N	K
1	25	100-400	75+S	75+2S	185+S	175+S	120+S	200	55	65	/	45	20	8	14	/	20	12	50	68	98	115	138	193
2	100	100-600	217+S	217+2S	325+S	295+S	S-25	250	120	65	112	57	34	12	25	0	38	16	50	98	135	130	185	260
3	300	100-800	210+S	210+2S	335+S	305+S	S-50	270	133	144	132	63	40	12	25	40	40	20	94	112	160	145	138	238
4	630	200-1000	254+S	254+2S	371+S	344+S	S-70	326	137	"	170	80	52	14	25	40	40	20	94	140	200	165	246	360
5	1000	200-1000	259+S	259+2S	401+S	374+S	S-90	350	122	"	170	80	52	14	25	40	40	20	94	145	204	200	266	385
6	1600	200-1000	223+S	223+2S	403+S	368+S	S-140	420	143	"	200	90	62	25	25	60	40	35	94	180	240	250	344	488
7	3200	200-1000	325+S	325+2S	529+S	489+S	S-140	477	170	"	250	108	74	40	40	80	50	40	94	290	300	295	360	525
8	5000	200-1000	232+S	232+2S	"	"	"	"	"	"	"	"	"	"	"	"	"	"	"	"	"	"	"	"
9	10000	200-1000	425+S	425+2S	810+S	260+S	88+S	835	216	125	270	146	108	50	50	100	70	40	136	340	360	350	476	646

★ 如有特殊規格,請致電0510-83551715。
